铁路8001防护栅栏选用设计标准

1、铁路工程建造通用参看图(铁路线路防护栅栏8001）（通线(2012)8001）、（桥下防护栅栏8001通线(2012)8002)。

2、金属网片运用年限按15年规划。

铁路防护栅栏8001技术要求：

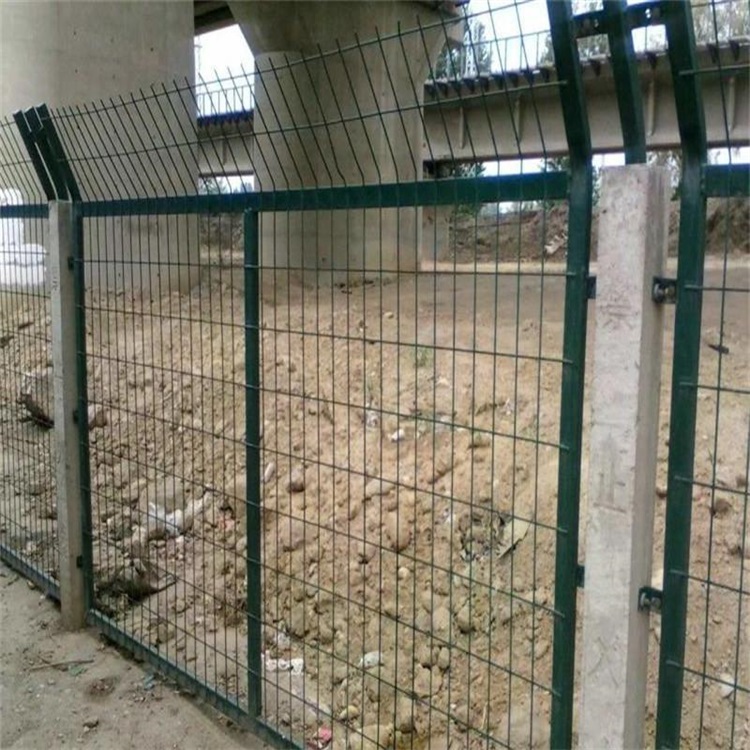

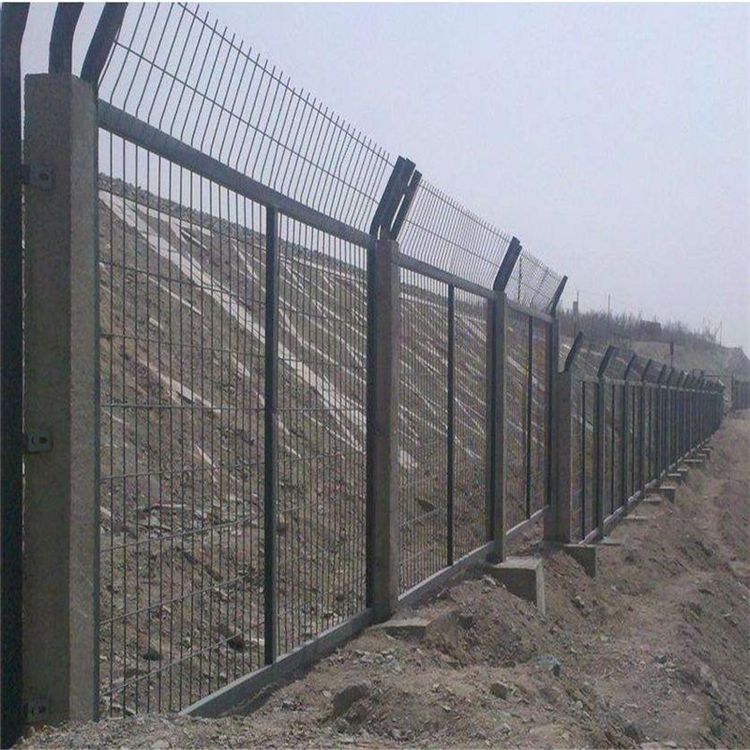

(1)钢筋混凝土立柱金属网片防护栅栏8001由立柱、网片及连接部件组成,防护高度1.8m。

(2)立桩立柱选用c30钢筋混凝土预制,截面标准120mm*120mm ，高度2.2m

(3)金属网片金属网片选用q235矩管边框,标准30mm*50mm，矩管厚度2.0mm;内部网丝选用hpb3006.5mm高线钢丝冷拔加工标准

75mm*150mm ( C 4.0mm)•上部向外折角30°，垂直高度300mm。

(4) 连接板与螺栓。立柱连接板、网片连接板选用90°折角Q235钢板,厚度4.0mm,依据不同运用方位分a、 b、C三种方法。联接板与螺栓均

选用q235钢,并镀锌处理,镀锌量270g/m2。联接板的精度要求;长度差错≤1.0mm,充度差错=0.5mm，厚度差错s0.5mm，孔眼方位差错≤1.0mm,

(5)金属网片及栅栏8001门的网片成形后应整体镀锌并进行热浸塑(或喷塑)处理，镀锌 量270g/m2,浸塑厚度0.8mm- 1.2mm,喷塑色彩选用绿色。涂层应均匀,色彩-同,表面润滑，无流柱,滴瘤、粉泡、漏铁等缺点。
